Mae Tiwb Ymyrrwr Gwactod, neu Siambr Ymyrrwr Gwactod, yn siambr ymyrryd sy'n defnyddio gwactod fel y cyfrwng torri ar draws, a elwir hefyd yn Tiwb Ymyrrwr Gwactod. Ei brif swyddogaeth yw darparu gallu agor a chau dibynadwy mewn systemau pŵer, yn enwedig mewn offer switsh sy'n gofyn am ddibynadwyedd uchel a bywyd hir.
Mae dyluniad ac egwyddor gweithio'r ymyriadwr gwactod yn rhoi perfformiad diffodd arc rhagorol iddo. Mewn offer switsio, pan fydd angen agor cylched, mae'r cysylltiadau yn yr ymyriadwr gwactod yn gwahanu'n gyflym, gan gynhyrchu arc trydan. Oherwydd cryfder inswleiddio uchel y cyfrwng gwactod a'r gallu diffodd arc cyflym, bydd yr arc yn cael ei ddiffodd yn gyflym, gan wireddu agoriad y gylched.
Mae gan ymyriadau gwactod ystod eang o gymwysiadau mewn systemau pŵer, gan gynnwys, ond heb fod yn gyfyngedig i, torwyr cylched foltedd uchel, cysylltwyr gwactod, switshis llwyth gwactod ac yn y blaen. Mae ei fanteision yn cynnwys dibynadwyedd uchel, bywyd hir, cynnal a chadw syml, a gallu torri cryf.
Pa Fath o Diwb Ymyrrwr Gwactod Sydd Yno?
1. Dosbarthiad yn ôl lefel foltedd
Ymyrrwr gwactod foltedd isel: Yn berthnasol i systemau pŵer foltedd isel, a ddefnyddir yn gyffredin mewn offer trydanol cartref a masnachol.
Ymyrrwr gwactod foltedd canolig: Yn berthnasol i systemau pŵer foltedd canolig, a ddefnyddir yn eang mewn cyfleusterau diwydiannol, masnachol a chyhoeddus.
Ymyrrwr gwactod foltedd uchel: Yn berthnasol i systemau pŵer foltedd uchel, a osodir yn gyffredin mewn is-orsafoedd mawr a rhwydweithiau trawsyrru.
2. Dosbarthiad yn ôl strwythur
Ymyrrwr gwactod cragen ceramig: Mae gan ddeunyddiau ceramig briodweddau insiwleiddio da a chryfder mecanyddol, ac fe'u defnyddir yn aml i gynhyrchu cragen ymyrraeth gwactod.
Ymyrrwr gwactod cragen wydr: Mae gan ymyrraeth gwactod cragen wydr fanteision mewn rhai cymwysiadau penodol, megis tryloywder uwch a gwell arsylwi.
Ymyrrwr gwactod cragen fetel: Gall cragen fetel ddarparu gwell amddiffyniad mecanyddol a pherfformiad afradu gwres, sy'n addas ar gyfer amgylchedd cerrynt uchel a thymheredd uchel.
3. Dosbarthiad yn ôl defnydd
Torrwr gwactod torrwr cylched: Wedi'i ddylunio'n arbennig i'w ddefnyddio mewn torwyr cylched foltedd uchel i gyflawni agor a chau cylchedau yn ddibynadwy.
Torrwr gwactod switsh llwyth: a ddefnyddir mewn switshis llwyth, a ddefnyddir yn bennaf i agor a chau cerrynt llwyth graddedig a cherrynt gorlwytho.
Ymyrrwr gwactod contactor: a ddefnyddir mewn cysylltwyr trydanol i gyflawni cysylltiad aml a datgysylltu cylchedau.
4. Dosbarthiad yn ôl swyddogaethau arbennig
Ymyrrwr gwactod cyflym: mae ganddo gyflymder torri hynod gyflym, sy'n addas ar gyfer achlysuron pan fydd angen torri'r gylched i ffwrdd yn gyflym.
Ymyrrwr gwactod sy'n atal ffrwydrad: wedi'i ddylunio gyda strwythur atal ffrwydrad i atal ffrwydrad mewn achos o ddiffygion mewnol.
Ymyrrwr gwactod miniaturized: bach o ran maint, sy'n addas ar gyfer offer trydanol gyda gofod cyfyngedig.
Tagiau poblogaidd: tiwb interrupter gwactod, Tsieina gweithgynhyrchwyr tiwb interrupter gwactod, cyflenwyr, ffatri

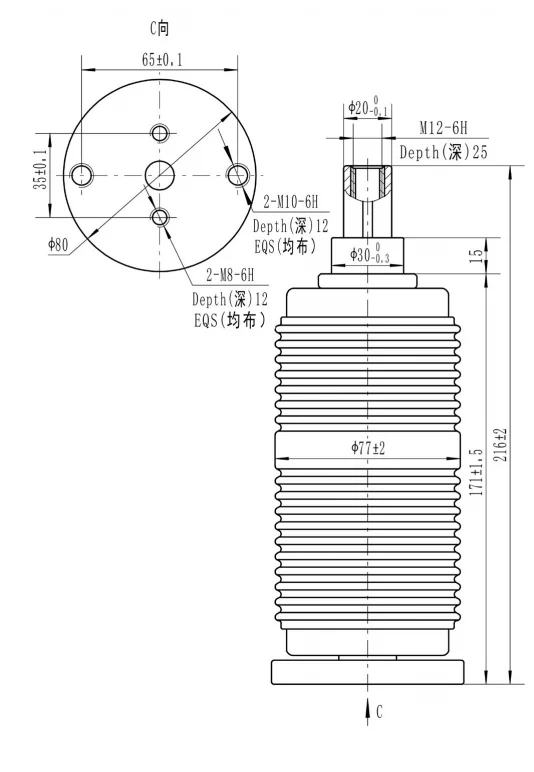

Paramedrau Technegol
| PRIF DDATA TECHNEGOL | ||
| Data | Uned | Gwerth |
| Foltedd Cyfradd | kV | 12 |
| Cyfredol â Gradd | A | 630 |
| Amlder â Gradd | Hz | 50 |
| Cyfnod Byr â Gradd Gydag Wrthsefyll Foltedd (1 munud) | kV | 42 |
| Ysgogiad mellt â sgôr yn gallu gwrthsefyll foltedd | kV | 75 |
| Graddio Cylched Byr Gwneud Cerrynt | kA | 50 |
| Peak Graddio Gwrthsefyll Cyfredol | kA | 50 |
| Wedi'i raddio Cyfnod Byr Gwrthsefyll Cyfredol | kA | 20 |
| Graddedig Hyd Cylched Byr | s | 4 |
| Gallu Torri Llwyth Gweithredol Graddedig | A | 630 |
| Cyfradd Codi Tâl Cebl Torri Cyfredol | A | 10 |
| Cynhwysedd Torri Trawsnewidydd No-Llwyth Graddedig | A | 3.15 |
| Cyfredol Trosglwyddo Cyfredol | A | 3150 |
| Cyfredol Cymryd Drosodd | A | 3150 |
| Dygnwch Mecanyddol | Amseroedd | 10000 |
| Cysylltwch â'r Llu Cau | N | 70±25 |
| Grym Angenrheidiol i gadw cysylltiadau yn agored ar strôc lawn | N | 130±40 |
| Gwrthsafiad Cylchdaith yn y Llu Cyswllt Graddfa Isaf | μΩ | Llai na neu'n hafal i 40 |
| Cysylltwch â'r Cyfyngiad Erydu | mm | 3 |
| Pwysedd Nwy Mewnol | Pa | Llai na neu'n hafal i 1.33x10-3 |
| Màs Rhannau Symudol | kg | ＜0.5 |
| Bywyd Storio | Blynyddoedd | 20 |
| Data ar gyfer VCB Cyfatebol | ||
| Cysylltwch â Strôc | mm | 9±1 |
| Cyflymder Agor Cyfartalog | m/s | 1.0±0.2 |
| Cyflymder Cau Cyfartalog | m/s | 0.6±0.2 |
| Grym Cyswllt â Gradd | N | 1000±100 |
| Cysylltwch â Phwysau Cychwynnol | N | 700±100 |
| Cysylltwch â Hyd Bownsio Cau | ms | Llai na neu'n hafal i 2 |
| Cyswllt Agor a Chau Dim ar yr un pryd | ms | Llai na neu'n hafal i 1 |
| Cysylltwch â Opening Rebound Amplitude | mm | Llai na neu'n hafal i 2 |
